额定载荷

t

0.05/0.1/0.25/0.5/0.75/1/1.5/2/2.5/5

lb

200/250/300/500/750/1  K/1.5K/2K/2.5K/3K/5K/7.5K/10K/15K/20K

精度

C3 A5S B10S

最大检定分度数

nmax

3000 III 5000 单只   IIIL10000  单只

最小检定分度值

Vmin

Emax/10000  Emax/15000 Emax/10000

综合误差

(%FS)

≤ ±0.020 ≤ ±0.018 ≤ ±0.035

蠕变

(%FS/30min)

≤ ±0.016 ≤ ±0.012 ≤ ±0.030

温度对输出灵敏度的影响

(%FS/10°C)

≤ ±0.011 ≤ ±0.009 ≤ ±0.030

温度对零点输出的影响

(%FS/10°C )

≤ ±0.015 ≤  ±0.010 ≤ ±0.030

输出灵敏度

(mV/V)

3.0 ±0.008

输入阻抗

(Q)

380 ±5.0

输出阻抗

(Q)

351 ±3.0

绝缘阻抗

(MQ)

≥ 5000(50VDC)

零点输出

(%FS)

≤ ±1.0

温度补偿范围

(°C)

-10 ~ +40

允许使用温度范围

(°C)

-35 〜+70

推荐激励电压

(V)

5 〜12(DC)

最大激励电压

(V)

18(DC)

安全过载范围

(%FS)

150

极限过载范围

(%FS)

300

ATEX等级（可选）

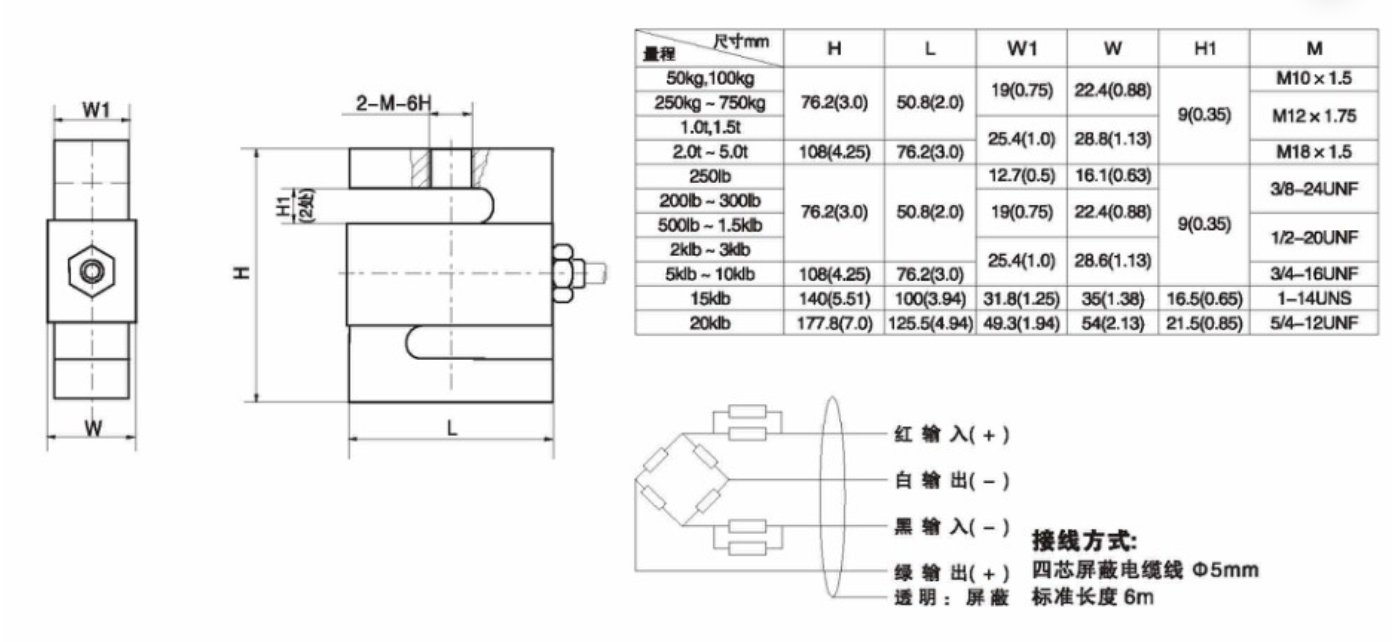

寸 量程

H

L

W1

W

H 1

- M

50kg, 100kg

76.2(3.0)

50.8(2.0)

19(0.75)

22.4(0.88)

9(0.35)

M10x1.5

250kg ~ 750kg

M12x1.75

1.0t,1.5t

25.4(1.0)

28.8(1.13)

2.0t 〜5.0t

108(4.25)

76.2(3.0)

M18x1.5

250lb

76.2(3.0)

50.8(2.0)

12.7(0.5)

16.1(0.63)

9(0.35)

M20x1.5

200lb ~ 300lb

19(0.75)

22.4(0.88)

500lb ~ 1.5klb

M33x3

2klb ~ 3klb

25.4(1.0)

28.6(1.13)

5klb ~ 10klb

108(4.25)

76.2(3.0)

3/4-16UNF

15klb

140(5.51)

100(3.94)

31.8(1.25)

35(1.38)

16.5(0.65)

1-14UNS

20klb

177.8(7.0)

125.5(4.94)

49.3(1.94)

54(2.13)

21.5(0.85)

5/4-12UNF
